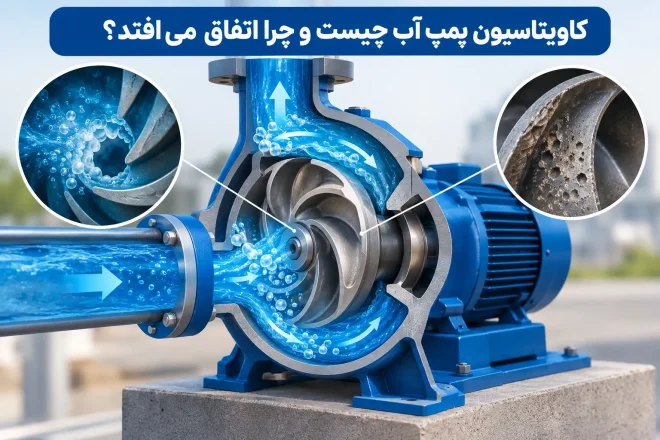

کاویتاسیون (Cavitation) در پمپ آب، پدیده‌ای است که در آن فشار آب در بخشی از پمپ، معمولاً در ناحیه ورودی پروانه، آن‌قدر کاهش پیدا می‌کند که بخشی از آب به بخار تبدیل میشود. حباب‌های بخار تشکیل‌شده با حرکت آب به نواحی پرفشار می‌رسند و به‌سرعت فرو می‌پاشند. این اتفاق میتواند باعث ایجاد صدای غیرعادی، لرزش، افت عملکرد و در نهایت آسیب‌دیدن پروانه و قطعات داخلی پمپ شود.
به زبان ساده، کاویتاسیون یعنی تشکیل و فروپاشی حباب‌های بخار در داخل پمپ به دلیل تغییرات فشار آب. این پدیده با ورود هوا از اتصالات یا نشتی لولهها یکسان نیست، هرچند علائم آن‌ها ممکن است شبیه هم باشد.
کاویتاسیون چگونه در پمپ ایجاد میشود؟
فرایند کاویتاسیون را می‌توان در سه مرحله توضیح داد:
- کاهش فشار آب : هنگام ورود آب به پمپ، اگر فشار در قسمت مکش یا چشم پروانه بیش از حد کاهش پیدا کند، ممکن است به فشار بخار آب در دمای موجود برسد.
- تشکیل حباب‌های بخار : بخشی از آب به بخار تبدیل میشود و حباب‌هایی در جریان آب شکل می‌گیرند. این حباب‌ها همراه سیال در داخل پمپ حرکت می‌کنند.
- فروپاشی حباب‌ها و آسیب به پروانه : با افزایش فشار موضعی، حباب‌ها فرو می‌پاشند و ضربه‌های موضعی ایجاد می‌کنند. تکرار این فرایند ممکن است سطح پروانه را حفره‌دار کند و به‌تدریج موجب خوردگی و کاهش راندمان شود.
علائم کاویتاسیون پمپ آب چیست؟
تشخیص زودهنگام کاویتاسیون کمک می‌کند قبل از آسیب جدی به پمپ، مشکل را برطرف کنید.
| علامت | توضیح |
|---|---|
| صدای غیرعادی پمپ | صدایی شبیه برخورد شن یا سنگ‌ریزه با قطعات داخلی |
| لرزش بیش از حد | ناپایداری جریان و ضربه‌های ناشی از فروپاشی حباب‌ها |
| کاهش دبی آب | پمپ آب کمتری نسبت به شرایط عادی منتقل می‌کند |
| افت فشار خروجی | هد یا فشار تولیدی پمپ کاهش پیدا می‌کند |
| آسیب به پروانه | ایجاد حفره، خوردگی و تخریب سطح پروانه |
| افزایش استهلاک | احتمال آسیب به آب‌بند مکانیکی، یاتاقان‌ها و سایر قطعات |
این علائم به‌تنهایی برای تشخیص قطعی کافی نیستند؛ گرفتگی مسیر، ورود هوا، خرابی یاتاقان و مشکلات مکانیکی نیز میتوانند نشانه‌های مشابهی داشته باشند.
مهم‌ترین دلایل کاویتاسیون پمپ
۱. گرفتگی لوله مکش یا فیلتر
گرفتگی فیلتر، صافی یا لوله ورودی باعث افزایش افت فشار میشود و فشار آب ورودی به پمپ را کاهش می‌دهد.
۲. ارتفاع مکش زیاد
وقتی پمپ خیلی بالاتر از سطح آب نصب شده باشد، مکش آب دشوارتر میشود و احتمال افت فشار و کاویتاسیون افزایش پیدا می‌کند.
۳. قطر نامناسب لوله و اتصالات زیاد
لوله مکش باریک، طول زیاد، زانویی‌های متعدد و شیر نیمه‌بسته میتوانند افت فشار مسیر را افزایش دهند.
۴. انتخاب یا بهره‌برداری نامناسب از پمپ
انتخاب پمپ نامتناسب با دبی موردنیاز، کارکرد در شرایط خارج از محدوده مناسب یا سرعت بیش از حد میتواند خطر کاویتاسیون را افزایش دهد.
۵. دمای بالای آب
با افزایش دمای آب، فشار بخار آن افزایش پیدا می‌کند؛ بنابراین احتمال تشکیل حباب‌های بخار در فشارهای پایین بیشتر میشود.
چگونه از کاویتاسیون پمپ جلوگیری کنیم؟
برای جلوگیری از کاویتاسیون، باید شرایط مکش پمپ را اصلاح کنید و مطمئن شوید که پمپ با مشخصات مناسب در نقطه کاری صحیح فعالیت می‌کند.
| راهکار | اقدام پیشنهادی |
|---|---|
| کاهش ارتفاع مکش | در صورت امکان، پمپ را نزدیک‌تر به سطح آب یا پایین‌تر نصب کنید. |
| اصلاح لوله مکش | از قطر مناسب و مسیر کوتاه‌تر با زانویی‌های کمتر استفاده کنید. |
| تمیزکردن فیلتر | گرفتگی صافی، فیلتر و مسیر ورودی را برطرف کنید. |
| بررسی شیرآلات | از بازبودن کامل شیرهای مسیر مکش اطمینان حاصل کنید. |
| کنترل دبی | پمپ را در محدوده کاری توصیه‌شده سازنده راه‌اندازی کنید. |
| انتخاب صحیح پمپ | منحنی عملکرد، دبی، هد و شرایط مکش را پیش از انتخاب بررسی کنید. |
| بررسی NPSH | فشار مکش در دسترس را با حداقل مقدار موردنیاز پمپ مقایسه کنید. |
نکته مهم: اگر پمپ در حال کاویتاسیون است، صرفاً با افزایش فشار خروجی یا بستن شیر خروجی مشکل را حل نکنید. کاهش کنترل‌شده دبی از سمت خروجی گاهی میتواند کاویتاسیون را کاهش دهد، اما باید حداقل دبی مجاز پمپ رعایت شود. ابتدا علت اصلی، به‌خصوص افت فشار مکش، را بررسی کنید.
نقش NPSH در جلوگیری از کاویتاسیون چیست؟
NPSH یکی از مهم‌ترین پارامترهای فنی برای ارزیابی احتمال کاویتاسیون است و معمولاً با واحد متر بیان میشود.
-
NPSHa: هد مکش مثبت خالص موجود؛ یعنی مقداری که سیستم لوله‌کشی و منبع آب در شرایط واقعی در اختیار پمپ قرار می‌دهند.
-
NPSHr: هد مکش مثبت خالص موردنیاز؛ یعنی حداقل مقداری که پمپ در دبی مشخص به آن نیاز دارد و سازنده در منحنی عملکرد اعلام می‌کند.
شرط اصلی این است که NPSHa از NPSHr بیشتر باشد و حاشیه اطمینان مناسب نیز طبق توصیه سازنده و شرایط کار در نظر گرفته شود. صرفاً برابر بودن این دو مقدار برای طراحی مطمئن کافی نیست.
تفاوت NPSHa و NPSHr در یک نگاه
| ویژگی | NPSHa | NPSHr |
|---|---|---|
| مفهوم | هد مکش موجود در سیستم | هد مکش موردنیاز پمپ |
| تعیین‌کننده | شرایط نصب و لوله‌کشی | طراحی پمپ و شرایط کاری |
| منبع اطلاعات | محاسبات سیستم و اندازه‌گیری | منحنی فنی سازنده |
| وضعیت مطلوب | بیشتر بودن از NPSHr با حاشیه کافی | کمتر از NPSHa |
| عامل کاهش | افت فشار مکش، افزایش دمای آب و افزایش ارتفاع مکش | بسته به طراحی و تغییر دبی و دور |
چگونه NPSHa را افزایش دهیم؟
اگر NPSHa سیستم کم باشد، معمولاً می‌توان با این اقدامات شرایط مکش را بهبود داد:
-
نصب پمپ در ارتفاع پایین‌تر و نزدیک‌تر به سطح مایع
-
افزایش قطر لوله مکش و کاهش طول یا اتصالات غیرضروری
-
تمیزکردن فیلتر و صافی ورودی
-
کاهش دمای سیال، در صورت امکان فرایندی
-
کاهش دبی یا دور پمپ، در صورت مجاز بودن و سازگار بودن با نیاز سیستم
-
کاهش افت فشار در شیرها و تجهیزات مسیر مکش
برای مقایسه دقیق کاویتاسیون چه پارامتری را بررسی کنیم؟
مهم‌ترین معیار، مقایسه فشار مکش در دسترس با مقدار موردنیاز سازنده است:
برای طراحی مطمئن باید حاشیه کافی نیز در نظر گرفته شود. مقدار مناسب این حاشیه به نوع پمپ، دبی، سرعت و توصیه سازنده بستگی دارد.
اگر هدف شما انتخاب پمپ برای یک کاربرد مشخص است، بهتر است منحنی NPSH، دور پمپ و شرایط مکش آن را بررسی کنید؛ این اطلاعات از نام یا دسته پمپ به‌تنهایی قابل استخراج نیستند.
نتیجه نهایی: پمپ سانتریفیوژ به دلیل افت فشار در چشم پروانه، الگوی مشخصی از کاویتاسیون دارد؛ پمپهای رفت‌وبرگشتی نیز به دلیل نوسانات فشار در مرحله مکش آسیب‌پذیرند. هیچ نوع پمپی در همه شرایط الزاماً بیشترین کاویتاسیون را ندارد.
تفاوت کاویتاسیون با ورود هوا به پمپ
این دو مشکل گاهی با هم اشتباه گرفته می‌شوند، اما علت آن‌ها متفاوت است.
| ویژگی | کاویتاسیون | ورود هوا به پمپ |
|---|---|---|
| علت اصلی | افت فشار و تشکیل بخار آب | نشتی اتصالات یا ورود هوا از منبع |
| نوع حباب | حباب بخار سیال | حباب گاز یا هوای واردشده |
| نشانه احتمالی | صدای شبیه شن‌ریزه، لرزش و افت عملکرد | قطع‌و‌وصل جریان، هواگرفتن و افت فشار |
| راهکار اصلی | اصلاح شرایط مکش و NPSH | رفع نشتی، هواگیری و اصلاح آب‌بندی |
این تفاوت مهم است، چون هواگیری پمپ به‌تنهایی کاویتاسیون ناشی از کمبود فشار مکش را برطرف نمی‌کند.
کاویستاسیون در پمپ های سانتریفیوژچه وجه تمایزی با سایر پمپ ها دارد؟
در پمپ سانتریفیوژ، پروانه با چرخش خود به آب انرژی می‌دهد. فشار موضعی در ورودی پروانه، یعنی چشم پروانه، ممکن است کاهش پیدا کند و اگر به فشار بخار آب برسد، حباب‌های بخار تشکیل می‌شوند. این حباب‌ها در مسیر حرکت سیال به نواحی پرفشارتر می‌رسند و فرو می‌پاشند.
وجه تمایز کاویتاسیون در این نوع پمپ‌ها عبارت است از:
-
محل رایج تشکیل حباب: چشم پروانه و نواحی کم‌فشار اطراف پره‌ها.
-
اثر بر عملکرد: افت هد، کاهش دبی، افزایش صدا و لرزش و کاهش راندمان.
-
نوع آسیب: ایجاد حفره و خوردگی روی پروانه و گاهی آسیب به پوسته و آب‌بندها.
-
عامل مهم در ارزیابی: مقایسه NPSH موجود در سیستم با NPSH موردنیاز پمپ.
در پمپ سانتریفیوژ، کاویتاسیون ممکن است به‌صورت تدریجی عملکرد پمپ را مختل کند؛ اما در شرایط شدید میتواند به‌سرعت به قطعات داخلی آسیب برساند.
تفاوت کاویتاسیون در انواع مختلف پمپ ها
پمپ سانتریفیوژ
افت فشار معمولاً در چشم پروانه و روی سطح مکش پره‌ها رخ می‌دهد. کاویتاسیون میتواند باعث افت هد، لرزش و خوردگی پروانه شود.
پمپ پیستونی و پلانجری
در مرحله مکش، حرکت سریع پیستون و محدودیت شیرهای ورودی ممکن است فشار محفظه را کاهش دهد. در این پمپ‌ها، پرنشدن کامل محفظه و پدیده‌ای به نام شتاب مکش (Acceleration Head) اهمیت ویژه‌ای دارد.
پمپ دیافراگمی و دوزینگ
حرکت رفت‌وبرگشتی دیافراگم، حجم محفظه را تغییر می‌دهد. مکش ناکافی، سرعت ضربه بالا یا محدودیت شیرهای یک‌طرفه میتواند باعث تشکیل بخار و کاهش دبی تزریق شود.
پمپ دنده ای
در فضای بین دندانه‌ها و محفظه‌های در حال بازشدن، فشار ممکن است کاهش پیدا کند. ویسکوزیته بالا، دور زیاد و افت فشار ورودی میتوانند خطر کاویتاسیون را افزایش دهند.
کدام نوع پمپ بیشترین کاویتاسیون را دارد؟
پاسخ قطعی و یکسانی برای همه شرایط وجود ندارد. اما اگر منظور، استعداد کاویتاسیون در طراحی و شرایط کاری مشابه باشد، پمپهای زیر بیشتر نیاز به توجه دارند:
| نوع پمپ | شرایطی که خطر کاویتاسیون را افزایش می‌دهد | نکته مهم |
|---|---|---|
| سانتریفیوژ دوربالا | NPSH موجود کم، دبی زیاد یا مکش محدود | افت فشار موضعی در ورودی پروانه میتواند شدید باشد. |
| محوری و جریان مختلط | سرعت بالا، شرایط نامناسب جریان و محدودیت مکش | حساسیت آن‌ها به شرایط کاری به طراحی پروانه و نقطه کار وابسته است. |
| پیستونی و پلانجری | دور بالا، شیر مکش محدود و شتاب زیاد سیال | فشار لحظه‌ای مکش ممکن است افت قابل‌توجهی داشته باشد. |
| دنده‌ای و اسکرو | مکش ناکافی، دور بالا یا سیال بسیار ویسکوز | پرشدن ناقص محفظه‌ها میتواند موجب کاویتاسیون شود. |
| دیافراگمی | مکش محدود، فرکانس ضربه بالا و شیرهای نامناسب | امکان کاهش پرشدن محفظه و افت دبی وجود دارد. |
پس کدام پمپ در عمل آسیب بیشتری می‌بیند؟
باید بین دو موضوع تفاوت بگذاریم:
-
احتمال وقوع کاویتاسیون: به فشار ورودی، سرعت، هندسه داخلی، دبی و NPSH موردنیاز بستگی دارد.
-
شدت تخریب ناشی از کاویتاسیون: به محل فروپاشی حباب‌ها، جنس قطعات، شدت و مدت پدیده و شرایط جریان وابسته است.
بنابراین، یک پمپ سانتریفیوژ که با مکش نامناسب کار می‌کند ممکن است خیلی زود دچار خوردگی پروانه شود؛ در مقابل، یک پمپ پیستونی با مکش محدود نیز میتواند با کاویتاسیون شدید و کاهش دبی مواجه شود. نمی‌توان صرفاً از روی نوع پمپ، رتبه‌بندی مطمئنی از بیشترین تا کمترین کاویتاسیون ارائه داد.
آیا کاویتاسیون باعث سوختن پمپ میشود؟
کاویتاسیون مستقیماً به معنای سوختن موتور نیست، اما میتواند با افزایش لرزش، آسیب مکانیکی و افت عملکرد، به خرابی جدی پمپ منجر شود.
آیا کاویتاسیون فقط در پمپهای سانتریفیوژ اتفاق میافتد؟
خیر. این پدیده در پمپهای جابهجایی مثبت، از جمله برخی پمپهای پیستونی و دیافراگمی، نیز ممکن است رخ دهد؛ هرچند سازوکار و شرایط ایجاد آن میتواند متفاوت باشد.
آیا صدای زیاد پمپ همیشه نشانه کاویتاسیون است؟
خیر. خرابی یاتاقان، ورود هوا، نصب نامناسب و لرزش لولهها هم میتوانند صدای غیرعادی ایجاد کنند. برای تشخیص دقیق باید شرایط مکش، فشار، دبی و وضعیت مکانیکی پمپ بررسی شود.
