پمپ مگنتی

 پمپ های مگنتی در صنعت های مختلفی کاربرد دارند و نمونه های گوناگونی از این پمپ ها در حال طراحی و ساخت می باشند. این پمپ به گونه ای طراحی شده که از آن برای انتقال سیالاتی که سمی هستند، و انتقال مواد شیمیایی مورد استفاده قرار می گیرد.پس از گذشته زمان به خاطر آب بندی های مکانیکی و نشت سیال و گازهایی که پخش می شود، پمپ دچار خرابی می شود.

برای اینکه این مشکل برطرف شود، طراحان پمپ به دنبال طراحی هایی جدید برای جلوگیری از نشتی هستند.پمپ مگنتی از جمله پمپ هایی است که مانع نشتی در دستگاه شده و انتقال نیرو در آن به وسیله محرک الکتروموتور از راه میدان مغناطیسی انجام می شود.

موارد استفاده از پمپ مگنتی

  • انتقال سیالات اسیدی
  • انتقال سیالات شیمیایی سمی و گران قیمت
  • سیالات سوزان و خورنده
  • سیالات رادیواکتیو
پمپ مگنتی

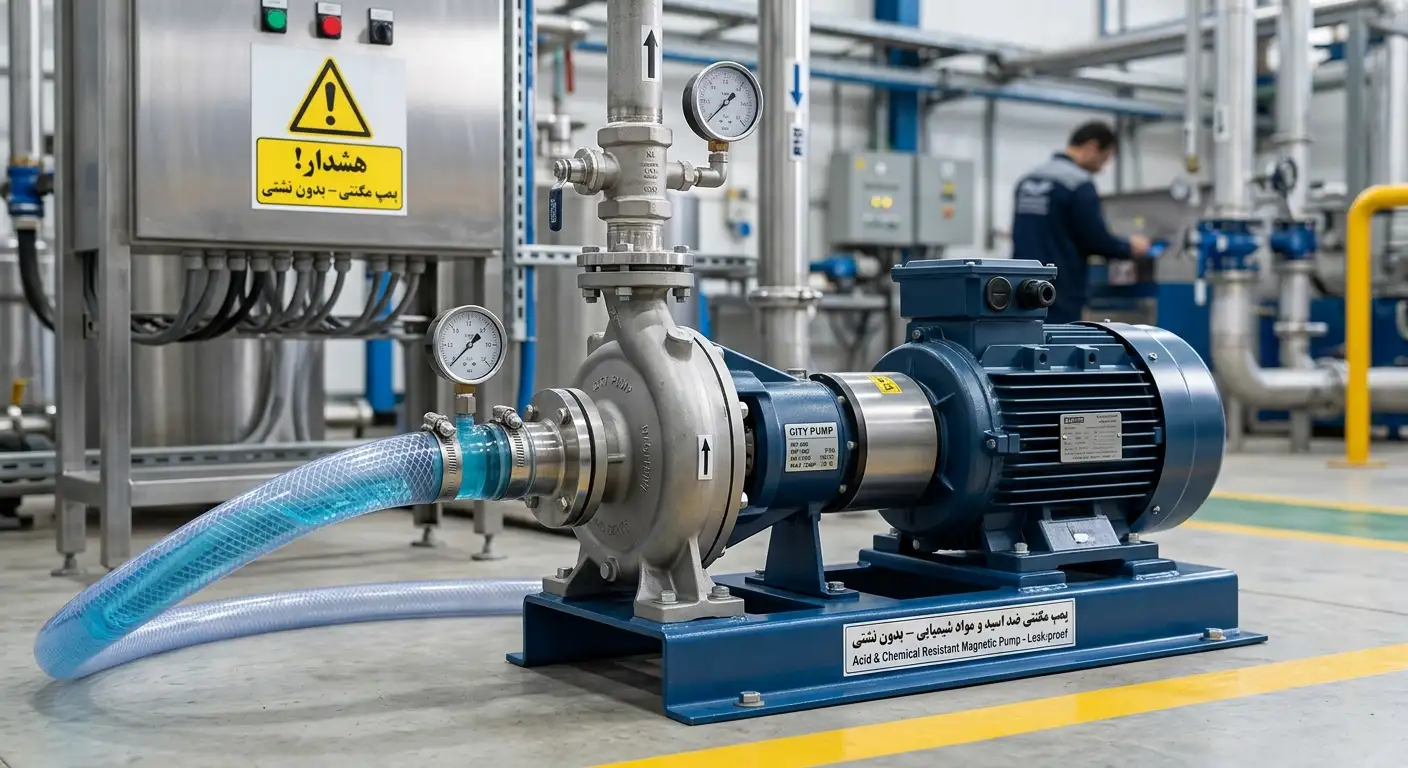

مزایایی پمپ مگنتی

  • دارای سطح ایمنی بالا در منتقل کردن مواد شیمیایی خورنده و حلال
  • توانایی جابجایی مواد شیمیایی خورنده دارد
  • قادر است سیالات سمی را از 0 تا 4 انتقال دهد
  • از سیالات پمپ شونده به عنوان روانکاو و خنک کننده استفاده می کند
  • استفاده بهینه انرژی به خاطر حذف تلفات ناشی از سایش مکانیکال سیال
  • وجود نداشتن سایش در بین اجزای پمپ مگنتی
  • نشتی در این پمپ وجود ندارد
  • نیازی به عوض کردن مکانیکال سیال ندارد
  • به هیچ عنوان نشتی در آن وجود ندارد
  • استهلاک پمپ مگنتی پایین است
  • به راحتی می توان از آن نگهداری کرد
  • ساختار بسیار ساده ای دارد

کاربرد پمپ مگنتی

با توجه به کاربرد این پمپ، می توان از آن در در بخش های مختلف خانگی و کشاورزی و صنعتی استفاده کرد. پمپ مگنتی باعث انتقال آب و سیال در حجم زیاد و فشار بالا می شود. پمپ سانترفیوژ به دلیل به کار بردن در صنعت های مختلفی در انواع مختلفی طراحی و ساخته شده است. برای انتقال مواد شیمیایی خطرناک از این نوع پمپ استفاده می شود، به دلیل نداشتن نشتی کاربرد بسیار خوبی در انتقال این مواد دارد.

در پمپ مگنتی نشتی به کل حذف شده و به خاطر همین ویژگی خاص به او پمپ ضد اسید و پمپ تزریق گفته می شود. از پمپ های مگنتی در صنعت شیمیایی به کار می رود و به خاطر نبودن سیال مکانیکی و نشتی گاز و بخارهای سمی، بیشترین کاربرد را دارد. مهمترین کاربرد این پمپ این است که، جهت انتقال سیالات خطرناک و سمی که خورندگی بالایی دارند مورد استفاده قرار می گیرد. نکته مهم در ساخت پمپ، مگنتی آهن ربایی است که در این سیستم وجود دارد. با توجه به سایز پمپ، این آهن ربا در اندازه های کوچک و یا بزرگ هستند.

شهر پمپ نمایندگی رسمی محصولات پمپ صنعتی و کشاورزی در کشور می باشد جهت مشاوره رایگان می توانید با کارشناسان ما تماس حاصل فرمایید و در همین سایت برای خرید پمپ مگنتی سفارشات خود را ثبت بزنید.

پمپ مگنتی

معایب استفاده از پمپ مگنتی

  • هزینه نگهداری و تعمیر بالایی دارد
  • برای سیالاتی که سایندگی ایجاد می کنند مناسب نیست
  • نقطه کارکرد باید به نقطه بهینه کارکرد نزدیک باشد
  • پمپ مگنتی نباید خشک کار کند
  • قدرت کافی در برابر کاویتاسیون ندارد
  • مایل به گرم کردن سیال پمپ شونده دارد

جهت استفاده از پمپ های مگنتی به موارد زیر توجه نمایید:

  • سیالات آلوده و کثیف
  • دمای کاری بالا
  • ویسکوزیته سیال بیشتر از 200 سانتی پواز باشد
  • هوای محبوس زیادی در سیال وجود دارد

پمپ هایی که بدون آب بند باشند اگر در زمان کار، خشک شوند مشکلاتی به وجود می آورند. سیال که پمپاژ می شود موجب روانکاوی و خنک کردن یاتاقان های داخلی می شود. اگر یاتاقان در حالت خشک کار کند به دلیل وجود مواد سخت و شکننده در مدت زمان چند ثانیه ای دچار نقص می شود. مواد گرافیت سیلیکون در مدت زمان معینی در حالت خشک بدون ایجاد مشکل کار می کند.

 پمپ مغناطیسی برای انتقال اسید

برای انتخاب پمپ باید با توجه به نیاز انتخاب کنید. نمی توان گفت پمپ مگنتی بهترین انتخاب برای کار شماست. پمپ مغناطیسی میزان نشتی را کاهش داده و مقرون به صرفه در سرویس و تعویض قطعات است.

این نوع پمپ از پمپ های اسیدی دیگر قیمتش بالا بوده و با توجه به آهن ربا که در آن قرار دارد به همان نسبت، قیمت بالایی دارد. اگر قصد انتقال سیالات خطرناک را ندارید که سطح خورندگی پایینی دارند، به راحتی میزان نشتی کم را کنترل می کنید. خرید پمپ مگنتی به دلیل هزینه بالا فقط برای آینده خوب است، زیرا نیاز به هزینه های بالا برای سرویس دهی و تعمیر ندارید.

  •
پمپ مگنتی

انواع پمپ مگنتی فلزی

  • فولاد
  • چدن
  • برنز
  • تیتانیوم

انواع پمپ مگنتی غیر فلزی

  • فلوراید
  • وینیلیدین
  • تترا فلوروتیلن
  • آلکان های پر فلوئورالوکوکسی
  • شیشه
  • سرامیک

نکات کاربردی قبل از استفاده پمپ مگنتی

  • دما بالا نباشد
  • سیال متبلور و سفت باشد
  • میزان گاز زیاد در سیالات نباشد
  • در بعضی از سیال ها با انباشته شدن ذرات جامد که معلق در مایع هستند، موجب سایش در یاتاقان شده و در محفظه مسدودی ایجاد می کند. برای جلوگیری از این حالت باید از فیلتر برای جدا کردن ذرات استفاده کرد
  • اکثر مشکلات ناشی از پمپ های بدون آب بندی زمانی به وجود می آید که در محیط خشک کار کند، زیرا در این پمپ ها سیال پمپاژ شده کارشان روان کاری و حکم خنک کنندگی یاتاقان داخلی را دارند. با خشک کار کردن، پمپ سیستم یاتاقان هم خشک عمل کرده و باعث آسیب رساندن مواد سخت می شود. در صورتی که از خشک شدن این دستگاه جلوگیری کنید هزینه تعمیر و سرویس دهی شما پایین می آید
پمپ مگنتی

ساختار کلی پمپ مغناطیسی

در پمپ مگنتی پروانه چرخشی در یک محفظه قرار دارد، که به وسیله میدان مغناطیسی می چرخد. میدان مغناطیسی موجود در این پمپ توسط مگنت های شخصی ساخته شده است. وقتی پروانه می چرخد، نیرویی ایجاد می کند که مایع را به داخل و خارج محفظه پمپ انتقال می دهد. اصلی ترین هدف پمپ مغناطیسی نگهداری انرژی در ادامه راه سیال می باشد، که موجب هدایت آب و همچنین مایعات در این مخزن میباشد.

پروانه و موتور در پمپ مگنتی دارای آهن ربا می باشند که به طور دائم به مونتاژ درایو پمپ متصل است. کاربرد آهن ربا به حرکت در آوردن موتور داخلی است که بر روی شافت دوم متصل و به کمک موتور فعالیت دارد. با روشن شدن موتور، آهن ربا شروع به چرخش می کند و نیروی مغناطیسی که در آن وجود دارد موجب چرخیدن پروانه می شود.

مقایسه پمپ مغناطیسی و پمپ شفت دار پلاستیکی

پمپ های پلاستیکی در واقع پمپ های معمولی سانتریفیوژ می باشند و تنها بخشی که با سیال در ارتباط است از جنس پلاستیک ساخته شده است و به دلیل اینکه در مقابل مواد اسیدی و شیمیایی مقاومت بالا داشته و خورده نشوند از جنس پلاستیک ساخته می شوند. این پمپ قابلیت آب بندی صد درصد را ندارد و در حین کار مقداری نشتی دارد. با وجود دو جداره بودن شفت باز هم چنین اتفاقی رخ می دهد.

اما در پمپ مغناطیسی یا مگنتی بخش مرتبط با سیال کاملا ایزوله ساخته شده و در زمان انتقال سیال مواد سمی و شیمیایی هیچ گونه نشتی رخ نمی دهد و آب بندی صد درصد دارد. دلیل این همه امنیت به خاطر این است که مواد خطرناک نشت نکند و حوادث ناگواری به وجود نیاید.

پمپ مگنتی ضد اسید برای چه منظور طراحی شده است؟

این پمپ ها برای سیال هایی به کار می رود که حلال و اسیدی و بیشتر مواد شیمیایی و غیره هستند. این پمپ مانع نشتی این مواد خطرناک شده و در برابر خورندگی مقاومت بالایی دارد و از هدر رفتن مواد جلوگیری می کند. از این پمپ ها برای شرایط خاص پمپاژ محلول های خطرناک استفاده می شود که به دلیل نداشتن سر و صدا انتخاب خوبی هستند. این پمپ ها دارای یک موتور هستند که محرک های آن میزان قدرت بالایی دارند. محرک های موجود در پمپ مغناطیسی در بخش انتهایی قرار دارند که کارشان مکش می باشد.

آشنایی با متریال و ساختار پمپ مگنتی یا ضد اسید

با توجه به موادی که قرار است منتقل کنند متریال خاصی در تولید پمپ های مگنتی به کار رفته می‌شود. مواد ساخته شده در این پمپ پلی اتلین، پلی پروپیلن، پی وی سی، تفلون و کاینار می باشند. الکتروموتور و پروانه مستقیم به هم وصل نیستند و پروانه ها به وسیله میدان مغناطیسی موجود، به حرکت در می آیند. شافت 2 قسمتی در خارج و داخل پمپ قرار دارد و قطعاتی که خاصیت آهن ربایی دارند، بر روی شافت اثر می گذارند.



پمپ مگنتی

پمپ مگنتی برای چه موقعیت هایی مناسب است؟

  • انتقال مواد شیمیایی
  • انتقال مواد سیال که با موادی با خاصیت رادیو اکتیوی شکل گرفته اند
  • موادی سیال که بوی بد دارند
  • مواد شیمیایی و سیالاتی که سلامت محیط را به خطر می اندازند
  • انتقال موادی که خاصیت خورندگی دارند
  • منتقل کردن سیالاتی که قابل اشتعال می باشند
  • پمپ مگنتی مناسب برای منتقل کردن مواد فرار شیمیایی مانند الکل بسیار خوب است
  • مواد سیال دو فازی
  • مواد سیالی که تحت فشار باشند را جابجا می کند
  • انتقال مواد قلیایی

نتیجه گیری

پمپ مگنتی به خاطر نداشتن هزینه های زیاد و اضافی برای سیستم مانیتوریگ، میزان طول عمرشان کمتر از نمونه های دیگر است. شرکت های تولید کننده این پمپ برای کنترل آلودگی هوا و صرفه جویی در اقتصاد، پمپ های مگنتی را تولید کرده اند. مواد سیالی که برای پمپ مگنتی استفاده می شوند نباید ته نشینی داشته باشند. به اتصالات پمپ توجه کنید زیرا نباید بیش از اندازه بزرگ باشند. برای تعمیر این نوع پمپ حتما به سراغ افراد متخصص بروید. اگر به طور منظم پمپ را سرویس کرده و کار سنگین از آن کشیده نشود، کمتر دچار آسیب می شود.
